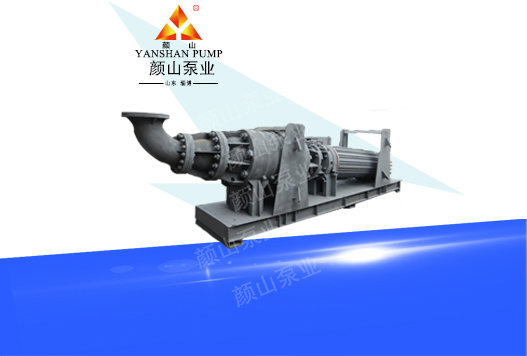

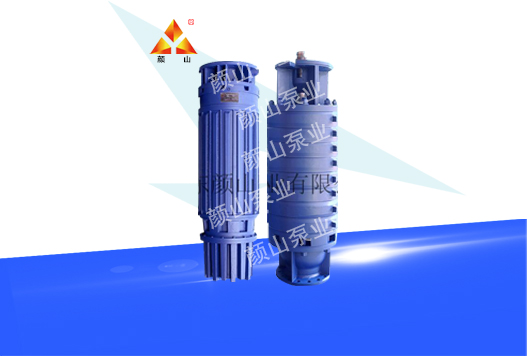

BQS型矿用隔爆型潜水排沙电泵

BQS型矿用隔爆型潜水排沙电泵
产品概述:

  BQS系列矿用隔爆型潜水排沙电泵由充水式潜水三相异步电动机和多级离心泵组成一体潜入水中进行工作。执行GB 3836.1、GB 3836.2、MT/T671标准。与传统的矿用离心泵相比具有安装使用维护方便,不怕水、运行安全可靠,性能稳定、振动噪音小,效率高、结构紧凑、运行费用低等优点,同时可不用建泵房、可实行自动控制,特别适用于水位落差大及有水患威胁场所排水。根据实际现场使用环境,可在机组外部增加导流罩,增加其运行可靠性。因在工作时电机内腔是充满清水的,在潜入水中工作时不会产生电火花引起爆炸。该电泵的水泵和电机为分体式结构,可分体运输,可立式、卧式、斜式安装使用。

  • 工作原理
  • 性能参数

  BQS系列矿用隔爆型潜水排沙电泵由充水式潜水三相异步电动机和多级离心泵组成一体潜入水中进行工作。执行GB 3836.1、GB 3836.2、MT/T671标准。与传统的矿用离心泵相比具有安装使用维护方便,不怕水、运行安全可靠,性能稳定、振动噪音小,效率高、结构紧凑、运行费用低等优点,同时可不用建泵房、可实行自动控制,特别适用于水位落差大及有水患威胁场所排水。根据实际现场使用环境,可在机组外部增加导流罩,增加其运行可靠性。因在工作时电机内腔是充满清水的,在潜入水中工作时不会产生电火花引起爆炸。该电泵的水泵和电机为分体式结构,可分体运输,可立式、卧式、斜式安装使用。

  BQS矿用隔爆型潜水排沙电泵用于输送清水或物理化学性质类似清水的液体。主要用于矿井排水,并可供工矿企业、城乡深井提水等。特别在煤矿行业中用于抢险排水显示极大地优越性。

  BQS矿用隔爆型潜水排沙电泵(包括电泵用电动机)用于具有甲烷爆炸性气体混合物和爆炸性危险的煤矿井下,用于不固定安装并且临时抢险救援场合。

  煤安标志证书、电机隔爆证书证书齐全。

电泵为矿用隔爆型,防爆标志为“ExdbI”。

  使用条件:

  1. 电源:三相交流电,额定电压660、1140、6000、10000V,电压允许变动范围±5%,频率50Hz。

  2. 工作环境温度0℃~40℃;

  3. 输送介质温度不超过40℃;

  4. 输送介质的PH值在6~8范围内;

  5. 输送介质中固体颗粒的体积浓度一般不超过2%;

  6. 电泵的潜入深度一般不超过70m。

  7. 电机以立式放置为宜,但特殊情况下也可卧式使用。运行方式为连续运转。

  8. 该电泵可以在空气中含有甲烷,爆炸性的粉尘等易燃易爆的气体环境中使用。可应用于煤矿瓦斯气体环境中。

  上述条件是基本使用条件,如使用条件超出上述范围时,可特殊制作,以保证泵正常运行。

  结构特性:

  BQS系列矿用隔爆型潜水排沙电泵(6000、10000V)吸入口有单吸入口和双吸入口两种形式;这两种形式的两组叶轮均是背靠背对向布置。双吸入口结构吸入口一上、一下,由于上下叶轮数量相等,吸入口方向相反,理论上两组叶轮产生的轴向水推力大小相等,方向相反,总轴向水推力为零;单吸入口结构只有下部一个吸入口,当叶轮总级数为偶数时,两组叶轮产生的轴向水推力大小相等,方向相反,总轴向水推力为零;当叶轮总级数为奇数时,则下泵多一级叶轮,且此叶轮为带后口环及平衡孔的平衡叶轮,基本自身平衡产生的水推力,这样,泵轴向水推力也基本为零。从而降低电机推力轴承承载负荷,使机组运行更加平稳可靠,延长使用寿命。

  YBQ系列矿用隔爆型潜水电泵用电动机(6000、10000V)是充水式三相异步电动机,属矿用隔爆型电动机;电机的动力电缆为4芯矿用电缆,其中3芯为动力线,1芯为接地线;在电机散热问题上,除在电机定子外壳加装散热通道,使得电机内部的水能够形成自身的水循环加强散热外,同时在电机内部加装泵轮加速水循环,另外在电机底部额外加了散热器,加强电机的散热效果,降低电机温升,大幅度提高电机使用可靠性,保证电机的质量。根据用户使用场所及要求,可内设绕组温度传感器和水位传感器,用于检测绕组温度和防止缺水引起电机烧毁;另外根据使用情况,可配备监测水井的水位传感器,用于监测水位变化,以免水泵干抽,从而提高水泵运行可靠性。

  BQS型矿用隔爆型潜水排沙电泵(660、1140V)水泵为离心式或混流式;采用水润滑轴承;泵叶轮在电机带动下旋转产生离心力,使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体,防止电泵停机时,因扬水管中倒流的水损坏工作部件。阀上有泄水孔,可将管路中的水缓缓放掉,防止冬天冻裂管路。叶轮为闭式叶轮,水泵效率高,泵进水节上装有滤水网,可阻止较大颗粒的通过,以避免堵塞叶轮。

  YBQ矿用隔爆型潜水排沙电泵用电动机(660、1140V)为三相鼠笼式异步电动机,置于水泵的下部,为密闭充水式结构,壳体的止口接触面和电机轴伸端间隙均按隔爆标准设计。导轴承及推力轴承均采用水润滑材质。电机内部充满清水,用以冷却电机和润滑轴承。电机底部设有承担泵轴向力的高推力轴承。轴承承载能力强,使机组运行更加平稳可靠,延长使用寿命。

16000V10000V

型号

流量 (m3/h)

扬程 (m)

额定

功率

kW

额定

电压

V

同步

转速 (r/min)

出水

口径

(mm)

最大外形

尺寸

mm

整机

质量

kg

1

BQS140-450/9-400/S

140

450

400

600010000

1500

200

Φ708×4578

5542

2

BQS140-560/11-400/S

560

400

600010000

1500

Φ708×4988

6042

3

BQS140-660/13-560/S

660

560

600010000

1500

Φ708×5438

6200

4

BQS160-450/9-400/S

160

450

400

600010000

1500

Φ708×4578

5542

5

BQS160-500/10-400/S

500

400

600010000

1500

Φ708×4888

5800

6

BQS160-600/12-560/S

600

560

600010000

1500

Φ708×5158

6200

7

BQS160-650/13-560/S

650

560

600010000

1500

Φ708×5438

6350

8

BQS160-700/14-560/S

700

560

600010000

1500

Φ700×5418

6800

9

BQS200-360/4-400/S

200

360

400

600010000

1500

400

Φ890×4441

4742

10

BQS200-400/5-400/S

400

400

600010000

1500

Φ890×4601

6264

11

BQS200-450/5-500/S

450

500

600010000

1500

Φ890×4831

6275

12

BQS200-560/6-560/S

200

560

560

600010000

1500

400

Φ890×4951

6850

13

BQS200-720/8-800/S

720

800

600010000

1500

Φ890×5301

7938

14

BQS200-810/9-900/S

810

900

600010000

1500

Φ890×5611

8556

15

BQS200-900/10-1000/S

900

1000

600010000

1500

Φ890×5881

9609

16

BQS275-260/3-400/S

275

260

400

600010000

1500

400

Φ890×4281

4542

17

BQS275-340/4-400/S

340

400

600010000

1500

Φ890×4441

4742

18

BQS275-425/5-560/S

425

560

600010000

1500

Φ890×4941

6405

19

BQS275-510/6-710/S

510

710

600010000

1500

Φ890×5251

7676

20

BQS275-595/7-800/S

595

800

600010000

1500

Φ890×5461

8338

21

BQS275-680/8-900/S

680

900

6000 10000

1500

Φ890×5771

8956

22

BQS275-765/9-1000/S

765

1000

600010000

1500

Φ890×6041

10009

23

BQS280-360/4-560/S

280

360

560

600010000

1500

400

Φ890×4631

4850

24

BQS350-240/3-400/S

350

240

400

600010000

1500

400

Φ890×4281

4542

25

BQS350-300/4-560/S

300

560

600010000

1500

Φ890×4631

4850

26

BQS350-350/4-560/S

350

560

600010000

1500

Φ890×4631

4850

27

BQS350-400/5-630/S

400

630

600010000

1500

Φ890×5031

6878

28

BQS350-480/6-800/S

480

800

600010000

1500

Φ890×5301

7938

29

BQS350-560/7-900/S

560

900

600010000

1500

Φ890×5611

8556

30

BQS450-180/3-400/S

450

180

400

600010000

1500

400

Φ890×4281

4542

31

BQS450-240/4-560/S

240

560

600010000

1500

Φ890×4631

4850

32

BQS450-300/5-560/S

300

560

600010000

1500

Φ890×4791

5500

33

BQS450-350/5-710/S

350

710

600010000

1500

Φ890×5091

7276

34

BQS450-420/6-900/S

420

900

600010000

1500

Φ890×5451

8156

35

BQS450-490/7-1000/S

490

1000

600010000

1500

Φ890×5721

9209

36

BQS550-153/3-400/S

550

153

400

600010000

1500

400

Φ960×4596

5054

37

BQS550-180/3-560/S

180

560

600010000

1500

Φ960×4786

5200

38

BQS550-230/4-560/S

230

560

600010000

1500

Φ960×4986

5600

39

BQS550-255/3-710/S

255

710

600010000

1500

Φ890×4827

7076

40

BQS550-340/4-900/S

550

340

900

600010000

1500

400

Φ890×5287

8156

41

BQS600-150/3-400/S

600

150

400

600010000

1500

400

Φ960×4596

5042

42

BQS650-120/2-400/S

650

120

400

600010000

1500

400

Φ960×4396

4642

43

BQS650-180/3-560/S

180

560

600010000

1500

Φ960×4786

5200

44

BQS650-240/4-710/S

240

710

600010000

1500

Φ960×5286

7376

45

BQS650-300/5-900/S

300

900

600010000

1500

Φ960×5686

8356

46

BQS700-240/3-800/S

700

240

800

600010000

1500

400

Φ890×5301

7676

47

BQS725-130/2-400/S

725

130

400

6000 10000

1500

450

Φ1100×4396

5642

48

BQS725-185/3-560/S

185

560

600010000

1500

Φ1100×4786

6200

49

BQS725-260/4-800/S

260

800

600010000

1500

Φ960×5336

7638

50

BQS725-325/5-1000/S

325

1000

600010000

1500

Φ960×5796

9009

51

BQS850-180/3-710/S

850

180

710

600010000

1500

450

Φ1000×5086

7276

52

BQS850-240/4-1000/S

240

10000

600010000

1500

Φ1000×5596

9009

53

BQS850-360/6-1400/S

360

14000

600010000

1500

Φ1000×6706

11298

54

BQS900-210/3-900/S

900

210

900

600010000

1500

400

Φ890×5451

7894

55

BQS1100-136/2-710/S

1100

135

710

600010000

1500

400

Φ960×5286

7376

56

BQS1300-120/2-800/S

1300

120

800

600010000

1500

400

Φ960×5336

7638

57

BQS1450-120/2-800/S

1450

120

800

600010000

1500

450

Φ960×5336

7638

58

BQS1700-120/2-1000/S

1700

120

1000

600010000

1500

450

Φ1000×5596

9009

26000V10000V

电机型号

额定功率

kW

额定电压

(V)

额定电流

(A)

额定转速(r/min)

功率因数

电机效率

%

接法

1

YBQ-400/4S(6000)

400

6000

54.3

1480

0.81

87.5

Y

YBQ-400/4S(10000)

10000

32.5

0.81

87.5

Y

2

YBQ-450/4S (6000)

450

6000

61.1

1480

0.81

87.5

Y

LINK Word.Document.8 D:\\g_work\\认证资料\\2012\\矿用高压潜水泵\\BQS矿用隔爆型潜水电泵说明书.doc OLE_LINK1 \a \r \* MERGEFORMAT YBQ-450/4S (6000)

10000

36.6

0.81

87.5

Y

3

YBQ-500/4S (6000)

500

6000

67.5

1480

0.81

88.0

Y

YBQ-500/4S (10000)

10000

40.4

0.81

88.0

Y

4

YBQ-560/4S (6000)

560

6000

75.6

1480

0.81

88.0

Y

YBQ-560/4S (10000)

10000

45.3

0.81

88.0

Y

5

YBQ-630/4S (6000)

630

6000

83.5

1480

0.80

88.5

Y

YBQ-630/4S (10000)

10000

50.0

0.82

88.5

Y

6

YBQ-710/4S (6000)

710

6000

94.1

1480

0.82

88.5

Y

YBQ-710/4S (10000)

10000

56.3

0.82

88.5

Y

7

YBQ-800/4S (6000)

800

6000

106.1

1480

0.83

88.5

Y

YBQ-800/4S (10000)

10000

63.5

0.83

88.5

Y

8

YBQ-900/4S (6000)

900

6000

116.0

1480

0.83

90

Y

YBQ-900/4S (10000)

10000

69.5

0.83

90

Y

9

YBQ-1000/4S (6000)

1000

6000

128.8

1480

0.83

90

Y

YBQ-1000/4S (10000)

10000

77.1

0.83

90

Y

10

YBQ-1120/4S (6000)

1120

6000

141.8

1480

0.84

90.5

Y

YBQ-1120/4S (10000)

10000

84.9

0.84

90.5

Y

11

YBQ-1250/4S (6000)

1250

6000

158.2

1480

0.84

90.5

Y

YBQ-1250/4S (10000)

10000

94.7

0.84

90.5

Y

12

YBQ-1400/4S (6000)

1400

6000

174.2

1480

0.85

91.0

Y

YBQ-1400/4S (10000)

10000

104.3

0.85

91.0

Y

3660V1140V

序号

型号

流量 (m3/h)

扬程 (m)

额定

功率

kW

额定

电压

V

同步

转速 (r/min)

出水

口径

(mm)

最大外形

尺寸

mm

整机

质量

kg

1

BQS50-200/10-45/S

50

200

45

660/1140

3000

125

Φ420×3487

450

2

BQS50-240/12-55/S

50

240

55

660/1140

3000

125

Φ420×3827

565

3

BQS50-280/14-63/S

50

280

63

660/1140

3000

125

Φ420×4167

696

4

BQS50-320/16-75/S

50

320

75

660/1140

3000

125

Φ420×4502

814

5

BQS50-360/16-90/S

50

360

90

660/1140

3000

125

Φ420×4547

937

6

BQS50-405/18-100/S

50

405

100

660/1140

3000

125

Φ420×4877

1076

7

BQS50-450/20-110/S

50

450

110

660/1140

3000

125

Φ420×5212

1200

8

BQS50-472/21-120/S

50

470

120

660/1140

3000

125

Φ420×5402

1278

9

BQS50-495/22-125/S

50

495

125

660/1140

3000

125

Φ420×5552

1327

10

BQS50-540/24-125/S

50

540

125

660/1140

3000

125

Φ420×5852

1425

11

BQS50-800/16-220/S

50

800

200

660/1140

3000

150

Φ420×6156

1390

12

BQS50-700/14-220/S

50

700

200

660/1140

3000

150

Φ420×5762

1360

13

BQS80-120/6-45/S

80

120

45

660/1140

3000

125

Φ420×2887

293

14

BQS80-160/8-55/S

80

160

55

660/1140

3000

125

Φ420×3227

367

15

BQS80-180/9-63/S

80

180

63

660/1140

3000

125

Φ420×3417

416

16

BQS80-200/10-75/S

80

200

75

660/1140

3000

125

Φ420×3602

454

17

BQS80-240/12-90/S

80

240

90

660/1140

3000

125

Φ420×3947

528

18

BQS80-280/14-100/S

80

280

100

660/1140

3000

125

Φ420×4277

611

19

BQS80-320/16-110/S

80

320

110

660/1140

3000

125

Φ420×4612

637

20

BQS80-340/17-120/S

80

340

120

660/1140

3000

125

Φ420×4877

726

21

BQS80-260/18-140/S

80

360

140

660/1140

3000

125

Φ420×4997

855

22

BQS80-480/12-180/S

80

480

180

660/1140

3000

140

Φ420×4963

951

23

BQS80-520/13-185/S

80

520

185

660/1140

3000

140

Φ420×5160

986

24

BQS80-540/12-220/S

80

540

200

660/1140

3000

150

Φ420×5138

1300

序号

型号

流量 (m3/h)

扬程 (m)

额定

功率

kW

额定

电压

V

同步

转速 (r/min)

出水

口径

(mm)

最大外形

尺寸

mm

整机

质量

kg

25

BQS80-580/13-220/S

80

580

200

660/1140

3000

150

Φ420×5565

1360

26

BQS100-108/6-45/S

100

108

45

660/1140

3000

125

Φ420×3097

336

27

BQS100-126/7-55/S

100

126

55

660/1140

3000

125

Φ420×3322

399

28

BQS100-144/8-63/S

100

144

63

660/1140

3000

125

Φ420×3547

464

29

BQS100-162/9-75/S

100

162

75

660/1140

3000

125

Φ420×3767

505

30

BQS100-180/10-90/S

100

180

90

660/1140

3000

125

Φ420×3997

560

31

BQS100-216/12-100/S

100

216

100

660/1140

3000

125

Φ420×4397

636

32

BQS100-234/13-120/S

100

234

120

660/1140

3000

125

Φ420×4762

709

33

BQS100-252/14-125/S

100

252

125

660/1140

3000

125

Φ420×4842

726

34

BQS100-288/16-140/S

100

288

140

660/1140

3000

125

Φ420×5257

883

35

BQS100-324/9-160/S

100

324

160

660/1140

3000

140

Φ420×4312

890

36

BQS100-360/10-180/S

100

360

180

660/1140

3000

140

Φ420×4569

990

37

BQS100-396/11-220/S

100

396

220

660/1140

3000

140

Φ420×4841

1082

38

BQS100-432/12-220/S

100

432

200

660/1140

3000

150

Φ420×5038

1115

39

BQS100-504/14-260/S

100

504

260

660/1140

3000

140

Φ420×5532

1260

40

BQS100-540/15-280/S

100

540

280

660/1140

3000

140

Φ420×5759

1356

41

BQS140-72/4-45/S

140

72

45

660/1140

3000

125

Φ420×2727

290

42

BQS140-90/-55/S

140

90

55

660/1140

3000

125

Φ420×2952

356

43

BQS140-108/6-63/S

140

108

63

660/1140

3000

125

Φ420×3177

411

44

BQS140-126/7-75/S

140

126

75

660/1140

3000

125

Φ420×3397

453

45

BQS140-162/9-100/S

140

162

100

660/1140

3000

125

Φ420×3842

563

46

BQS140-180/10-110/S

140

180

110

660/1140

3000

125

Φ420×4062

616

47

BQS140-198/11-125/S

140

198

125

660/1140

3000

125

Φ420×4332

656

48

BQS140-3245/7-160/S

140

245

160

660/1140

3000

140

Φ420×4051

812

49

BQS140-280/8-180/S

140

280

180

660/1140

3000

140

Φ420×4327

909

序号

型号

流量 (m3/h)

扬程 (m)

额定

功率

kW

额定

电压

V

同步

转速 (r/min)

出水

口径

(mm)

最大外形

尺寸

mm

整机

质量

kg

50

BQS140-315/8-220/S

140

315

220

660/1140

3000

140

Φ420×4492

998

51

BQS200-100/5-90/S

200

100

90

660/1140

3000

150

Φ420×3228

526

52

BQS200-120/6-120/S

200

120

120

660/1140

3000

150

Φ420×3407

660

53

BQS200-140/7-140/S

200

140

140

660/1140

3000

150

Φ420×3762

807

54

BQS200-160/8-160/S

200

160

160

660/1140

3000

150

Φ420×4009

880

55

BQS200-180/9-180/S

200

180

180

660/1140

3000

150

Φ420×4261

982

56

BQS200-200/10-185/S

200

200

185

660/1140

3000

150

Φ420×4453

1020

57

BQS200-240/6-220/S

200

240

200

660/1140

3000

150

Φ420×4060

960

58

BQS200-240/12-260/S

200

240

260

660/1140

3000

150

Φ420×5012

1222

59

BQS200-280/4-280/S

200

280

280

660/1140

3000

150

Φ420×3883

1077

60

BQS200-350/5-315/S

200

350

315

660/1140

3000

150

Φ420×4053

1219

61

BQS200-420/6-355/S

200

420

355

660/1140

3000

150

Φ420×4673

1389

62

BQS240-96/4-110/S

240

96

110

660/1140

3000

150

Φ420×3316

570

63

BQS240-125/5-140/S

240

120

140

660/1140

3000

150

Φ420×3638.5

743

64

BQS240-168/7-220/S

240

168

185

660/1140

3000

150

Φ420×4229

960

65

BQS240-192/8-260/S

240

192

260

660/1140

3000

150

Φ420×4641

947

66

BQS240-240/4-280/S

240

240

280

660/1140

3000

150

Φ420×3783

1100

67

BQS240-350/5-355/S

240

300

355

660/1140

3000

150

Φ420×4213

1353

68

BQS280-140/5-220/S

280

140

200

660/1140

3000

150

Φ420×3929

925

69

BQS280-196/7-220/S

280

196

200

660/1140

3000

150

Φ420×4404

1205

70

BQS300-110/5-160/S

300

110

160

660/1140

3000

150

Φ420×3300

736

71

BQS300-132/6-185/S

300

132

185

660/1140

3000

150

Φ420×3525

828

72

BQS300-154/7-220/S

300

154

220

660/1140

3000

150

Φ420×3845

912

73

BQS300-195/3-280/S

300

195

280

660/1140

3000

150

Φ420×3628

1005

74

BQS300-260/4-355/S

300

260

355

660/1140

3000

150

Φ420×4083

1245

75

BQS360-144/4-220/S

360

144

220

660/1140

3000

150

Φ420×4045

1005

序号

型号

流量 (m3/h)

扬程 (m)

额定

功率

kW

额定

电压

V

同步

转速 (r/min)

出水

口径

(mm)

最大外形

尺寸

mm

整机

质量

kg

76

BQS360-180/5-315/S

360

180

315

660/1140

3000

150

Φ420×4435

1300

77

BQS400-100/3-220/S

400

100

200

660/1140

3000

150

Φ420×4045

1005

78

BQS600-80/2-260/S

600

80

260

660/1140

3000

240

Φ420×3534

933

79

BQS600-120/3-355/S

600

120

355

660/1140

3000

240

Φ420×4001

1251

4660V1140V

电机型号

额定功率

kW

额定电压

(V)

额定电流

(A)

额定转速(r/min)

外形尺寸

重量

kg

YBQS-45/2S(660/1140)

45

660/1140

54.8/31.6

2900

Φ420×1400

168

YBQS-55/2S (660/1140)

55

660/1140

65.8/38.0

2900

Φ420×1445

212

YBQS-63/2S (660/1140)

63

660/1140

75.3/43.5

2900

Φ420×1485

245

YBQS-75/2S (660/1140)

75

660/1140

87.6/50.6

2900

Φ420×1535

265

YBQS-90/2S (660/1140)

90

660/1140

105.2/61.2

2900

Φ420×1585

290

YBQS-100/2S (660/1140)

100

660/1140

116.9/67.5

2900

Φ420×1615

331

YBQS-110/2S (660/1140)

110

660/1140

127.1/73.9

2900

Φ420×1685

357

YBQS-120/2S (660/1140)

120

660/1140

137.8/79.8

2900

Φ420×1795

386

YBQS-125/2S (660/1140)

125

660/1140

143.6/83.1

2900

Φ420×1795

386

YBQS-140/2S (660/1140)

140

660/1140

159.9/92.6

2900

Φ420×1855

495

YBQS-160/2S (660/1140)

160

660/1140

182.8/105.5

2900

Φ420×2013

530

YBQS-180/2S (660/1140)

180

660/1140

205.7/118.7

2900

Φ420×2073

594

YBQS-185/2S (660/1140)

185

660/1140

211.3/122.0

2900

Φ420×2073

594

YBQS-220/2S (660/1140)

220

660/1140

251.4/145.1

2900

Φ420×2148

650

YBQS-260/2S (660/1140)

260

660/1140

297.1/171.5

2900

Φ420×2248

720

YBQS-280/2S (660/1140)

280

660/1140

319.9/184.7

2900

Φ420×2278

780

YBQS-315/2S (660/1140)

315

660/1140

359.9/207.8

2900

Φ420×2318

865

YBQS-355/2S (660/1140)

355

660/1140

405.6/234.2

2900

Φ420×2478

978



电 话:0533-2344340

传 真:0533-2344342

网 店:sdyanshan.1688.com
