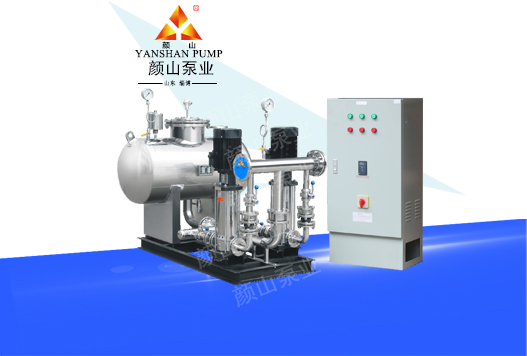

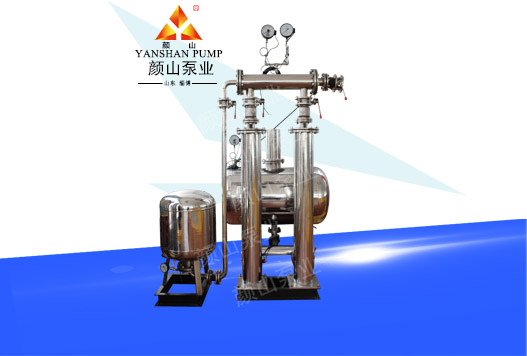

管道静音设备
产品概述:

  YSWF-GDJ颜山管道静音无负压自动给水设备主要由无负压装置、稳流补偿器、管道静音泵、稳压罐及变频控制柜五部分组成 。市政管网自来水直接接入稳流补偿器,稳流补偿器水满后,无负压装置自动关闭,稳流补偿器,稳压罐压力为市政管网压力,在此基础上管道静音泵通过变频控制柜对水泵调速。通过压力传感器,感知管内参数变化并将其转换为电信量,传输给供水控制器,经过分析运算控制器再根据运算结果输出信号传送给变频器由变频器控制水泵转速,这样供水系统能够根据用户用水量的变化,随时调节水泵转速达到恒压供水。此时稳压罐充满高压水并吸收平衡因用户用水引起的压力波动,使供水更平稳。当供水Q出高峰期用水量>Q进高峰期供水量时无负压装置自动打开,稳流补偿器自来水补充高峰期间用水,高峰期过后,稳流补偿器补充满水后,自动关闭无负压装置。当用水达到低峰期时,稳压罐的压力逐步提升到一定压力值时(压力值可设定)整个供水系统进入“休眠”状态,所有水泵停止工作,由稳压罐的高压水维持系统管网供水。当用水量逐步增大时,系统会自动“唤醒”管道静音泵恒压向管网供水 。充分利用管网压力和“休眠”、“唤醒”功能实现二次供水,节电率在30-80%左右,节能效果显著。

  • 工作原理

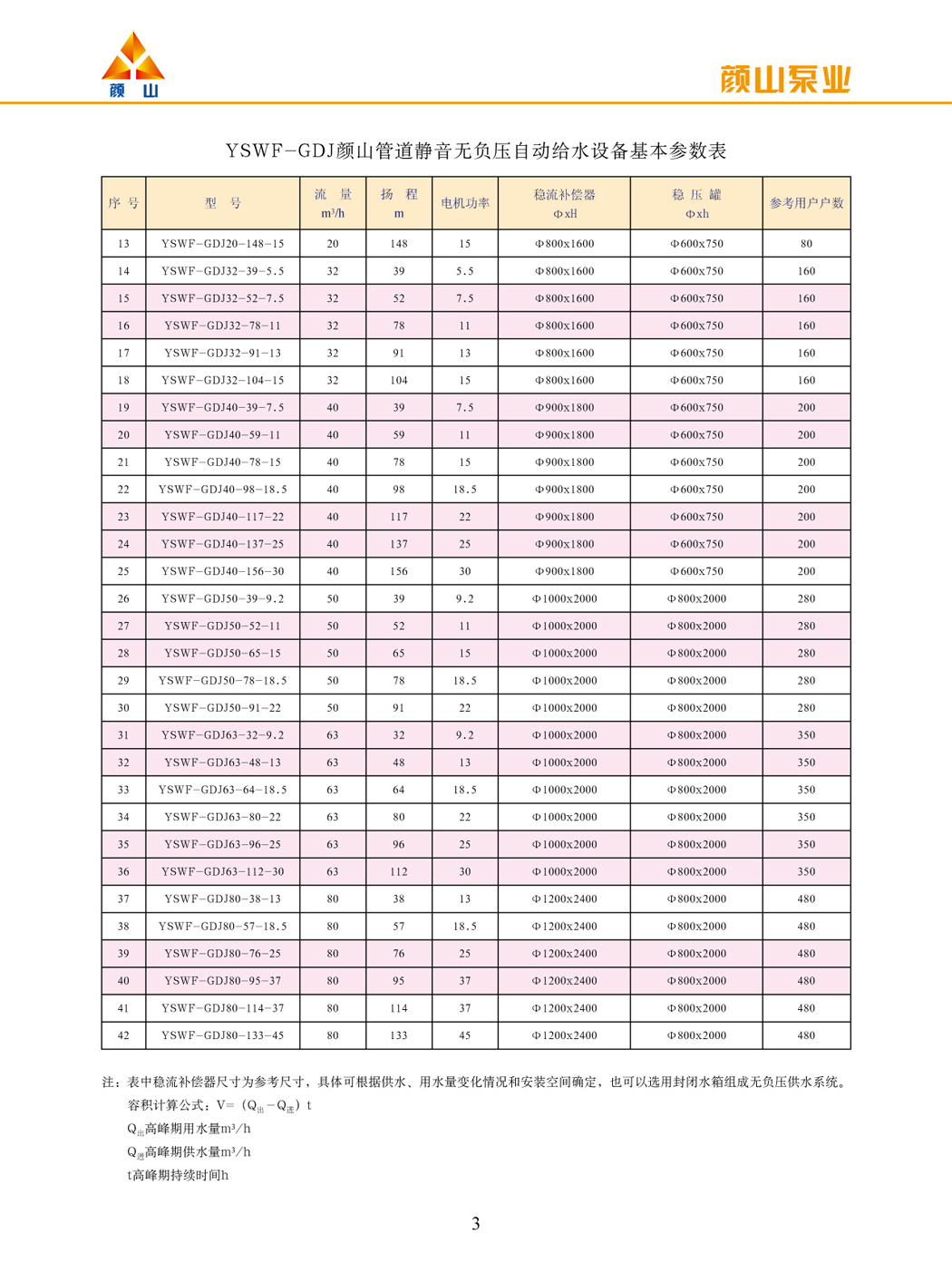

  • 性能参数

  YSWF-GDJ颜山管道静音无负压自动给水设备主要由无负压装置、稳流补偿器、管道静音泵、稳压罐及变频控制柜五部分组成 。市政管网自来水直接接入稳流补偿器,稳流补偿器水满后,无负压装置自动关闭,稳流补偿器,稳压罐压力为市政管网压力,在此基础上管道静音泵通过变频控制柜对水泵调速。通过压力传感器,感知管内参数变化并将其转换为电信量,传输给供水控制器,经过分析运算控制器再根据运算结果输出信号传送给变频器由变频器控制水泵转速,这样供水系统能够根据用户用水量的变化,随时调节水泵转速达到恒压供水。此时稳压罐充满高压水并吸收平衡因用户用水引起的压力波动,使供水更平稳。当供水Q出高峰期用水量>Q进高峰期供水量时无负压装置自动打开,稳流补偿器自来水补充高峰期间用水,高峰期过后,稳流补偿器补充满水后,自动关闭无负压装置。当用水达到低峰期时,稳压罐的压力逐步提升到一定压力值时(压力值可设定)整个供水系统进入“休眠”状态,所有水泵停止工作,由稳压罐的高压水维持系统管网供水。当用水量逐步增大时,系统会自动“唤醒”管道静音泵恒压向管网供水 。充分利用管网压力和“休眠”、“唤醒”功能实现二次供水,节电率在30-80%左右,节能效果显著。

  设备特点:

  1、设备可直接连接供水管网二次供水,不破坏原供水管网压力。

  2、设备充分利用管网压力和“休眠”、“唤醒”功能 、变频调速,实现二次供水,节电率在30-80%,达到理想的节能效果。

  3、设备水泵效率高于多级离心泵5~20﹪,配套功率比离心泵降低一个配套功率等级,高效节能。

  4、设备全密封运行,不会产生污染,安全卫生,没有动密封运行更可靠,杜绝了滴、冒漏现象。

  5、设备超静音,噪声小于55dB(A),结构紧凑、占地面积小,组合灵活,适应性强,特别适合高层供水。

  6、设备智能化控制,自动化程度高,全自动智能压力控制,液位检测,低水位保护(或液位自动启停)、电机超温保护、无负压装置自动开启或关闭,变频恒,压供水实现无人值守,降低管理费用,降低运行费用,是理想二次供水设备。

  7、设备设计理念先进,国内首创,达到国际先进水平。
