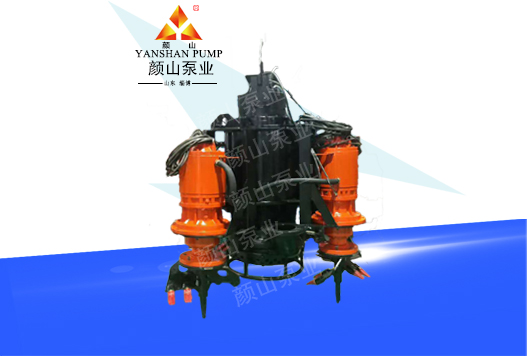

ZJQ系列潜水渣浆泵

ZJQ系列潜水渣浆泵
产品概述:

  ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水力机械。ZJQ型潜水渣浆泵自投入市场以来,先后在邯郸钢铁公司、济南钢铁公司、八一钢厂、胜利油田沉砂池、平度灰埠铁矿、临沂罗庄煤矿、湖南郴州煤炭管理局、莱州港等单位得到广泛应用。

  • 工作原理
  • 性能参数

  概述:

  ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水力机械。ZJQ型潜水渣浆泵自投入市场以来,先后在邯郸钢铁公司、济南钢铁公司、八一钢厂、胜利油田沉砂池、平度灰埠铁矿、临沂罗庄煤矿、湖南郴州煤炭管理局、莱州港等单位得到广泛应用。

  使用条件:

  1.电源为50Hz、380V三相交流电源。

  2.介质的最高温度不得高于40℃,介质中不含易燃易爆性气体。

  3.介质中固体颗粒的最大重量浓度:灰渣为45%,矿渣为60%。

  4.机组最大潜水深度不大于20米,最小潜水深度不小于1米。

  5.机组在介质中以立式工作为好,运行方式为连续运转。

序号

型号

出水口径 mm

流量 m3/h

扬程 m

功率 kW

机组效率η(%)

转速 r/min

间断通过最大粒度 mm

重量 kg

1

ZJQ10-20-3

50

10

20

3

37

1460

8

110

2

ZJQ15-18-3

50

15

18

3

46

1460

8

110

3

ZJQ20-15-3

50

20

15

3

52

1460

8

110

4

ZJQ25-12-3

50

25

12

3

58

1460

8

110

5

ZJQ30-12-3

65

30

12

3

60

1460

8

110

6

ZJQ35-10-3

65

35

10

3

64

1460

8

110

7

ZJQ40-8-3

65

40

8

3

66

1460

8

110

8

ZJQ15-22-4

50

15

22

4

43

1460

10

113

9

ZJQ18-20-4

50

18

20

4

46

1460

10

113

10

ZJQ20-18-4

50

20

18

4

50

1460

10

113

11

ZJQ25-20-4

50

25

20

4

52

1460

10

113

12

ZJQ30-16-4

65

30

16

4

52

1460

10

113

13

ZJQ35-15-4

65

35

15

4

60

1460

10

113

14

ZJQ40-12-4

65

40

12

4

63

1460

10

113

15

ZJQ45-10-4

65

45

10

4

66

1460

10

113

16

ZJQ20-30-5.5

80

20

30

5.5

42

1460

13

205

17

ZJQ25-15-5.5

80

25

15

5.5

42

1460

13

205

18

ZJQ30-20-5.5

80

30

20

5.5

54

1460

13

205

19

ZJQ45-15-5.5

80

45

15

5.5

41

1460

13

205

20

ZJQ15-20-5.5

80

15

20

5.5

33

1460

13

205

21

ZJQ50-10-5.5

80

50

10

5.5

44

1460

13

205

22

ZJQ15-20-7.5

80

15

20

7.5

34

1460

13

210

23

ZJQ20-25-7.5

80

20

25

7.5

35

1460

13

210

24

ZJQ25-20-7.5

80

25

20

7.5

36

1460

13

210

25

ZJQ25-30-7.5

80

25

30

7.5

36

1460

13

210

26

ZJQ30-30-7.5

80

30

30

7.5

37

1460

13

210

27

ZJQ32-20-7.5

80

32

20

7.5

37

1460

13

210

28

ZJQ45-15-7.5

80

45

15

7.5

41

1460

13

210

29

ZJQ100-10-7.5

100

100

10

7.5

48

1460

21

220

30

ZJQ40-25-11

80

40

25

11

38

1460

13

240

31

ZJQ50-21-11

80

50

21

11

40

1460

13

240

32

ZJQ50-26-11

80

50

26

11

40

1460

13

240

33

ZJQ70-20-11

80

70

20

11

43

1460

13

240

34

ZJQ100-18-11

100

100

18

11

48

1460

21

240

35

ZJQ25-40-15

80

25

40

15

37

1460

13

330

36

ZJQ50-26-15

80

50

26

15

40

1460

13

260

37

ZJQ50-28-15

80

50

28

15

40

1460

13

260

38

ZJQ60-30-15

100

60

30

15

41

1460

13

265

序号

型号

出水口径 mm

流量 m3/h

扬程 m

功率 kW

η (%)

转速 r/min

间断通过最大粒度 mm

重量 kg

39

ZJQ70-24-15

80

70

24

15

42

1460

13

260

40

ZJQ75-25-15

100

75

25

15

43

1460

13

260

41

ZJQ100-18-15

100

100

18

15

49

1460

21

270

42

ZJQ150-15-15

100

150

15

15

51

1460

21

270

43

ZJQ150-18-18.5

150

150

18

18.5

49

980

32

550

44

ZJQ200-12-18.5

150

200

12

18.5

53

980

45

550

45

ZJQ150-22-22

150

150

22

22

47

980

32

600

46

ZJQ200-15-22

150

200

15

22

50

980

45

600

47

ZJQ60-46-30

150

60

46

30

41

980

14

550

48

ZJQ70-38-30

150

70

38

30

42

980

21

710

49

ZJQ100-35-30

150

100

35

30

44

980

21

710

50

ZJQ108-30-30

150

108

30

30

44

980

21

710

51

ZJQ150-30-30

150

150

30

30

46

980

21

710

52

ZJQ150-35-30

150

150

35

30

46

980

21

710

53

ZJQ200-20-30

150

200

20

30

52

980

21

710

54

ZJQ240-20-30

150

240

20

30

55

980

21

710

55

ZJQ300-15-30

200

300

15

30

56

980

28

700

56

ZJQ100-50-37

150

100

50

37

44

980

21

850

57

ZJQ300-20-37

200

300

20

37

56

980

28

775

58

ZJQ400-15-37

200

400

15

37

58

980

28

775

59

ZJQ150-35-45

150

150

35

45

47

980

36

1000

60

ZJQ200-30-45

150

200

30

45

49

980

36

1110

61

ZJQ500-15-45

200

500

15

45

59

980

46

1100

62

ZJQ150-45-55

150

150

45

55

46

980

21

1140

63

ZJQ250-35-55

150

250

35

55

51

980

36

1140

64

ZJQ600-15-55

200

600

15

55

60

980

46

1220

65

ZJQ200-45-75

150

200

45

75

49

980

21

1540

66

ZJQ200-50-75

150

200

50

75

48

980

14

1550

67

ZJQ350-35-75

200

350

35

75

53

980

28

1550

68

ZJQ400-25-75

200

400

25

75

58

980

25

1550

69

ZJQ500-20-75

200

500

20

75

59

980

25

1550

70

ZJQ200-60-90

150

200

60

90

48

980

14

1550

71

ZJQ400-40-90

200

400

40

90

54

980

28

1550

72

ZJQ500-25-90

200

500

25

90

60

980

25

1550

73

ZJQ400-50-110

200

400

50

110

53

980

28

1970

74

ZJQ600-30-110

200

600

30

110

61

980

28

1970

75

ZJQ780-26-110

300

780

26

110

62

980

50

1970

76

ZJQ1000-18-110

300

1000

18

110

64

980

50

1970

77

ZJQ400-60-132

200

400

60

132

53

980

28

2000

序号

型号

出水口径 mm

流量 m3/h

扬程 m

功率 kW

η (%)

转速 r/min

间断通过最大粒度 mm

重量 kg

78

ZJQ500-45-132

200

500

45

132

56

980

28

2000

79

ZJQ500-55-132

200

500

55

132

55

980

28

2000

80

ZJQ800-35-132

300

800

35

132

63

980

42

2000

81

ZJQ1000-22-132

300

1000

22

132

64

980

50

2000

82

ZJQ650-52-160

200

650

52

160

58

980

28

2650

83

ZJQ780-50-185

300

780

50

185

60

980

38

3330

84

ZJQ800-55-220

300

800

55

220

60

980

38

3400

85

ZJQ1250-35-220

350

1250

35

220

65

980

45

3400

86

ZJQ1750-30-250

350

1750

30

250

67

980

55

3750

87

ZJQ1500-35-250

350

1500

35

250

66

980

50

3750

88

ZJQ2000-35-315

400

2000

35

315

68

980

60

3800
