Sh、S双吸中开泵

Sh、S双吸中开泵
产品概述:

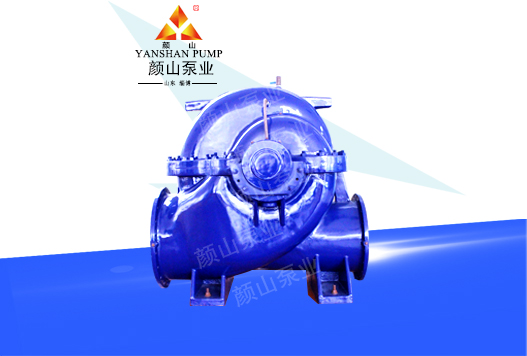

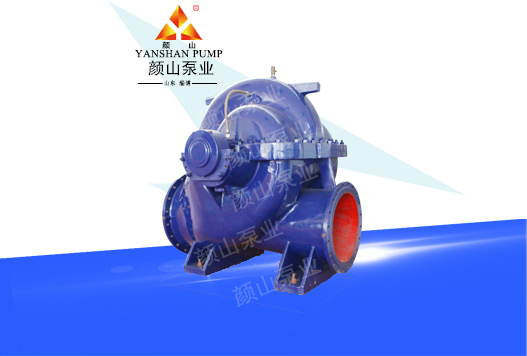

  颜山牌S、SH型泵是单级、双吸、泵壳水平中开式离心泵。供输送清水及物理化学性质类似于水的液体,介质温度80℃,若连端轴承通以冷却水,介质温度可达130℃,改变叶轮、密封、轴封的材料,可以汲送含有泥沙的浑水,泵的轴承一般采用软填料,如有特殊订货要求,也可装机械密封。该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。

  本型泵的吸入口与出口均在水泵轴线下方,与轴线垂直呈水平方向,泵壳中开,检修时无需拆卸进水,排水管路及电动机房(或其他原动机)。从联轴器向泵的方向看去,水泵为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,但订货时应特殊提出。本型泵的主要零件有:泵体,泵盖,叶轮,轴,双吸密封环,轴套,轴承等。根据介质不同可换其他材质。

  • 工作原理
  • 性能参数

  颜山牌S、SH型泵是单级、双吸、泵壳水平中开式离心泵。供输送清水及物理化学性质类似于水的液体,介质温度80℃,若连端轴承通以冷却水,介质温度可达130℃,改变叶轮、密封、轴封的材料,可以汲送含有泥沙的浑水,泵的轴承一般采用软填料,如有特殊订货要求,也可装机械密封。该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。

  本型泵的吸入口与出口均在水泵轴线下方,与轴线垂直呈水平方向,泵壳中开,检修时无需拆卸进水,排水管路及电动机房(或其他原动机)。从联轴器向泵的方向看去,水泵为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,但订货时应特殊提出。本型泵的主要零件有:泵体,泵盖,叶轮,轴,双吸密封环,轴套,轴承等。根据介质不同可换其他材质。

  泵体与泵盖构成叶轮的工作室,在进/出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。

  叶轮经过静平衡教验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩余轴向力则由轴端的轴承承受。  泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑。双吸密封环用以减少水泵叶轮处漏水。


  型号意义:



shS系列泵性能参数表

泵型号

流量

扬程

m

转速

(r/min)

功率(kW

泵效率%

必需汽蚀余量(m

泵重量

kg

m3/h

L/S

轴功率

电机

功率

150S100

126

160

202

35

45

56

102

100

93

2980

50

59.8

71.1

75

70

73

72

3.5

280

6sh-6

150S78

126

160

198

35

45

55

82

78

70

2980

40

45

52.4

55

70

75.5

72

3.5

270

6sh-6A

150S78A

112

144

180

31

40

50

67

62

55

2980

30

33.8

38.5

45

68

72

70

3.5

253

6sh-9

150S50

130

160

220

36

45

61

52

50

40

2980

25.2

27.3

31.1

37

73

80

77

3.9

242

6sh-9A

150S50A

112

144

180

31

40

50

44

40

35

2980

18.6

20.9

24.5

30

72

75

70

3.9

242

6sh-9B

150S50B

108

133

160

30

37

45

38

36

32

2980

17.2

18.6

19.4

22

65

70

72

3.9

260

8sh-6

200S95

183

280

324

50.8

77.8

90

103

95

87

2980

83.1

91.7

102.4

110

62

79.2

75

5.3

390

8sh-6A

200S95A

180

270

324

50

75

90

92

85

78

2980

67.3

83.3

94.3

110

67

75

73

5.3

410

8sh-6B

200S95B

167

245

294

46.4

68

81.7

81

72

66

2980

57.6

64.9

73.4

75

64

74

72

5.3

410

8sh-9

200S63

216

280

351

60

77.8

97.5

69

63

53

2980

54.8

58.3

66.7

75

74

82.7

76

5.8

342

8sh-9A

200S63A

180

270

324

50

75

90

54

46

37

2980

37.8

45.1

46.6

55

70

75

70

5.8

310

8sh-13

200S42

216

280

342

60

77.8

95

48

42

35

2980

34.8

38.1

40.2

45

81

84.2

81

6.0

290

8sh-13A

200S42A

198

270

310

55

75

86

43

36

31

2980

30.5

33.1

34.4

37

76

80

76

6.0

275

10sh-6

250S65

360

485

612

100

134.7

170

71

65

58

1490

92.8

109

130.6

132

75

78.6

74

3.0

518

10sh-6A

250S65A

342

468

540

95

130

150

61

54

50

1490

76.8

89.4

98

110

74

77

75

3.0

518

10sh-6B

250S65B

320

450

520

89

125

144

51

45

41

1490

63.5

74.5

79.5

90

70

74

73

3.0

518

10sh-9

250S39

360

485

612

100

134.7

170

42

39

32

1490

54.2

61.5

67.5

75

76

83.6

79

3.2

640

10sh-9A

250S39A

324

468

576

90

130

160

35

30

25

1490

41.7

48.4

50.9

55

74

79

77

3.2

633

10sh-13

250S24

360

485

576

100

134.7

160

27

24

19

1490

33.1

36.9

36.4

45

80

85.8

82

3.5

540

10sh-13A

250S24A

342

414

482

95

115

134

22

20

17

1490

25.6

27.2

27.9

37

80

83

80

3.5

540

shS系列泵性能参数表

泵型号

流量

扬程

m

转速

(r/min)

功率(kW

泵效率%

必需汽蚀余量(m

泵重量

kg

m3/h

L/S

轴功率

电机

功率

10sh-19

250S14

360

485

576

100

134.7

160

16

14

11

1490

19.6

21.5

22.1

30

80

85.8

78

3.8

430

10sh-19A

250S14A

320

432

504

89

120

140

13

11

8

1490

14.5

15.8

14.6

18.5

78

82

75

3.8

430

12sh-6

300S90

590

790

936

164

219.4

260

93

90

82

1490

202

242.8

279

315

74

79.6

75

4.0

840

12sh-6A

300S90A

576

756

918

160

210

255

86

78

70

1490

190

217

247

280

71

74

71

4.0

840

12sh-6B

300S90B

540

720

900

150

200

250

72

67

57

1490

151

180

200

220

70

73

70

4.0

840

12sh-9

300S58

576

790

972

160

219.4

252

63

58

50

1490

131.8

147.9

165.5

200

75

84.2

80

4.4

599

12sh-9A

300S58A

529

720

893

147

200

248

53

49

42

1490

100.5

118.6

131

160

76

81

78

4.4

599

12sh-9B

300S58B

504

684

835

140

190

232

46

43

37

1490

86.5

100

108

132

73

80

78

4.4

599

12sh-13

300S32

612

790

900

170

219.4

250

36

32

28

1490

75

79.2

86

90

80

86.8

80

4.6

709

12sh-13A

300S32A

511

720

810

153

200

225

31

26

24

1490

58.1

60.7

68

75

80

84

78

4.6

709

12sh-19

300S19

612

790

935

170

219.4

260

22

19

16

1490

45.9

47

47.9

55

80

86.8

85

5.2

700

12sh-9A

300S19A

504

720

829

140

200

230

20

16

13

1490

38.7

39.2

39.1

45

71

80

75

5.2

700

12sh-28

300S12

612

790

900

170

219.4

250

14

12

10

1490

29.2

30.4

33.1

37

80

84.8

74

5.5

655

12sh-28A

300S12A

522

684

792

145

190

220

11

10

8

1490

21.7

23.9

22.7

30

72

78

76

5.5

650

14sh-6

350S125

850

1260

1660

236.1

350

461

140

125

100

1490

462

534

627.9

710

70

80.5

75

5.4

1580

14sh-6A

350S125A

803

1181

1570

223

328

436

125

112

90

1490

391

462

550

630

70

78

70

5.4

1580

14sh-6B

350S125B

745

1098

1458

207

305

405

108

96

77

1490

313

373

424.5

500

70

77

72

5.4

1580

14sh-9

350S75

972

1260

1440

270

350

400

80

75

65

1490

271

303

319

355

78

85.2

80

5.8

1200

14sh-9A

350S75A

900

1170

1332

250

325

370

70

65

56

1490

220

247

257

280

78

81

79

5.8

1200

14sh-9B

350S75B

828

1080

1224

230

300

340

59

55

47

1490

177

197

203.5

220

75

82

77

5.8

1200

14sh-13

350S44

972

1260

1476

270

350

410

50

44

37

1490

164

173

189

220

81

87.5

79

6.3

1150


shS系列泵性能参数表

泵型号

流量

扬程

m

转速

(r/min)

功率(kW

泵效率%

必需汽蚀余量(m

泵重量

kg

m3/h

L/S

轴功率

电机

功率

14sh-13A

350S44A

864

1116

1332

240

310

370

41

36

30

1490

121

131

136

160

80

84

80

6.3

1105

14sh-19

350S26

972

1260

1440

270

350

400

30

26

22

1490

99.3

102

105

132

80

87.5

82

6.7

750

14sh-19A

350S26A

864

1116

1296

240

310

360

26

21

16

1490

76.5

76.9

77.4

110

80

83

73

6.7

750

14sh-28

350S16

972

1260

1440

270

350

400

20

16

13

1490

64

64.5

68.9

75

83

85.3

74

7.1

632

14sh-28A

350S16A

864

1044

1260

240

290

350

16

13

10

1490

51

47.4

49

55

74

78

70

7.1

632

400S96

1080

1260

1620

300

350

450

98

96

90

1490

400

428

473

500

71.5

77

84

5.5

1910

400S96A

1000

1170

1500

280

325

417

85.5

85

78

1490

320

343

379

450

73

79

84

6

1910

400S96B

935

1090

1400

260

303

390

78

76

68

1490

258

275

324

400

77

82

80

6

1910

400S96J

900

1080

1260

250

300

350

42

40

38

990

124

140

155.3

185

79

84

84

6

1910

400S96JA

835

1000

1168

232

278

325

37

35

32

990

104

114

121

160

81

84

84

5

1910

20sh-6

500S98

1620

2020

2340

450

561

650

114

98

79

990

644.8

678

680.3

800

78

79.5

74

4.0

4330

20sh-6A

500S98A

1500

1872

2170

416.7

520

602.8

96

83

67

990

509.3

540

542.4

630

77

78.5

73

4.0

4330

20sh-6B

500S98B

1400

1746

2020

388.9

485

561

86

74

59

990

431.4

452

432.8

560

76

78

75

4.0

4330

20sh-9

500S59

1620

2020

2340

450

561

650

67

59

47

990

374.2

391

374.4

450

79

83

80

4.5

2400

20sh-9A

500S59A

1500

1872

2170

416.7

520

602.8

57

49

39

990

315

333

320

400

74

75

72

4.5

2400

20sh-9B

500S59B

1400

1746

2020

388.9

485

561

46

40

32

990

240.2

257

247.9

315

73

74

71

4.5

2400

20sh-13

500S35

1620

2020

2340

450

561

650

40

35

28

990

207.6

219

209.9

280

85

88

85

4.8

2340

20sh-13A

500S35A

1400

1746

2020

388.9

485

561

31

27

21

990

144

151

136.9

220

82

85

84

4.8

2340

20sh-19

500S22

1620

2020

2340

450

561

650

24

22

19

990

137.5

144.1

142.4

185

77

84

85

5.2

2010

20sh-19A

500S22A

1400

1746

2020

388.9

485

561

20

17

14

990

103

101

93.9

132

74

80

82

5.2

2010

20sh-28

500S13

1620

2020

2340

450

561

650

15

13

10

990

83.8

86.2

79.6

110

79

83

80

5.7

2000


shS系列泵性能参数表

泵型号

流量

扬程

m

转速

(r/min)

功率(kW

泵效率%

必需汽蚀余量(m

泵重量

kg

m3/h

L/S

轴功率

电机

功率

20sh-28A

500S13A

1400

1746

2020

388.9

485

561

12

10

8

990

61.8

59.4

53.6

75

74

80

82

5.7

2000

600S100

2160

3170

3600

600

880

1000

110

100

92

990

829.6

1015.6

1073.8

1250

78

85

84

6.0

7188

600S100A

1980

3000

3240

550

833

900

100

90

85

990

691.3

875.4

882.4

1000

78

84

82

6.0

7188

600S100B

1800

2830

3060

500

786

850

90

80

75

990

588.2

751.9

781.3

800

75

82

80

6.0

7188

24sh-9

600S75

2160

3170

3600

600

880

1000

84

75

67

990

568

735.8

821

900

87

88

80

6.0

4300

24sh-9A

600S75A

1980

3000

3240

550

833

900

74

65

60

990

460.3

600.2

641.7

710

82

87

80

6.0

4300

24sh-9B

600S75B

1800

2710

3060

500

786

850

60

55

51

990

367.6

477.5

531

560

80

85

80

6.0

4300

24sh-13

600S47

2160

3170

3600

600

880

1000

56.5

47

40.5

990

415.4

455.9

461.7

560

80

88.1

86

6.5

3850

24sh-13A

600S47A

1980

2920

3240

550

811

900

46

40

37

990

318

361.5

379.6

450

78

88

86

6.5

3850

24sh-19

600S32

2160

3170

3600

600

880

1000

36

32

27

990

278.6

310.4

311.4

355

76

89

85

7.0

2550

24sh-19A

600S32A

1800

2850

3240

500

792

900

30

26

23.5

990

204.2

229.3

241.1

280

72

88

86

7.0

2550

24sh-28

600S22

2520

3170

3600

700

880

1000

25

22

18

990

209.2

215.8

215.2

250

82

88

82

7

2500

24sh-28A

600S22A

2160

2860

3240

600

794

900

21

18

16

990

152.5

161.1

168.1

185

81

87

84

7

2500

24sh-20

600S21

2880

3600

4140

800

1000

1150

25

21

17

740

251.1

248.1

239.6

315

78

83

80

5.0

3500

24sh-20A

600S21A

2880

3600

4140

800

1000

1150

24

20

16

740

241.3

239.1

225.5

250

78

82

80

5.0

3500

24sh-20B

600S21B

2880

3600

4140

800

1000

1150

22

18

14

740

227

220.6

202.4

250

76

80

78

5.0

3500

600S17

2880

3600

4140

800

1000

1150

20

17

13

740

191.3

196

176.6

220

82

85

83

5.5

3000

700S90

3715

4700

4896

1032

1306

1360

99.5

90

87

990

1157

1252

1018

1250

87

92

89.5

9.5

5800

700S90A

3420

4336

4517

952

1204

1255

84.5

76.5

74

990

929

1005

1018

1250

85

90

89.5

9

5800

700S90JA

2111

3600

4248

586.4

1000

1180

57.5

52

43.5

740

501

555

595

710

52

72

79

5

5800


shS系列泵性能参数表

泵型号

流量

扬程

m

转速

(r/min)

功率(kW

泵效率%

必需汽蚀余量(m

泵重量

kg

m3/h

L/S

轴功率

电机功率

700S90JB

2400

3000

3744

667

833

1040

51

47

39.5

740

397

431

474

560

84

89

88.5

5

5800

700S47

3520

4400

5060

977.8

1222

1405.6

56

47

38

740

663

655

631

800

81

86

83

8.6

4800

700S47A

3240

4060

4660

900

1127.8

1294.4

47.5

40

32

740

530.5

526.5

501.4

630

79

84

81

8.6

7888

32sh-9

800S76

4000

5500

6500

1111.1

1527.8

1805.6

80

76

71

740

1103.1

1293.6

1444.6

1600

79

88

87

6.0

7888

3000

4400

5500

833.3

1222.2

1527.8

54

49

43

595

551.5

674.9

757.7

800

80

87

85

4.0

7888

32sh-9A

800S76A

3500

5080

6000

972.2

1411.1

1666.7

70

65

62

740

845

1034

1206

1250

79

87

84

6.0

7815

2800

4070

5000

777.8

1130.6

1388.9

48

42

37

595

463

541

607

630

79

86

83

4.0

7815

32sh-9B

800S76B

3000

4680

5500

833.3

1300

1527.8

60

55

51

740

628.6

824.7

920.3

1000

78

85

83

6.0

7762

2500

3750

4500

694.4

1041.7

1250

40

35

30

595

358.3

425.5

459.6

500

76

84

80

4.0

7762

800S56

4400

5500

6500

1222.2

1527.8

1805.6

62

56

48

740

874

953.2

1023.7

1120

85

88

83

4.8

7550

3540

4400

5230

983.3

1227.8

1452.8

40

35.5

31

595

482

509.8

538.5

560

80

87

82

3.6

7550

800S56A

3960

4950

5850

1100

1375

1625

50

45.5

40

740

642

705

777.1

1000

84

87

82

4.8

7550

3200

3980

4700

888.9

1105.6

1305.6

32.5

29.5

26

595

354

372

410.9

500

80

86

81

3.6

7550

32sh-19

800S32

4320

5500

6480

1200

1527.8

1800

35

32

29

740

502.2

538.5

588.2

630

82

89

87

7.0

5100

3000

4400

5200

833.3

1222.2

1444.4

23

20

18

595

234.9

272.3

299.9

315

80

88

85

4.5

5100

32sh-19A

800S32A

3500

4950

6000

972.2

1375

1666.7

30

26

23

740

353

398

437

450

81

88

86

7.0

5100

2700

3960

4680

750

1100

1300

19

17

14

595

174.6

210.7

212.4

250

80

87

84

4.5

5100

32sh-19B

800S32B

4170

5000

5450

1050

1388

1518

29

26

23.5

740

391

393

415

450

79

84

81

6.5

5100

3325

3986

4345

924

1107

1207

18

16.5

15

595

209

216

219

250

78

83

81

4.5

5100

800S22

4320

5500

6480

1200

1527.8

1800

25

22

19

740

358.7

370.2

389.9

450

82

89

86

7.0

4500

3000

4400

5040

833.3

1222.2

1400

16

14

12

595

163.4

190.6

193.8

250

80

88

85

5.0

4500

800S22A

3960

4830

5500

1100

1341.7

1527.8

19

17

15

740

246.9

254.1

261.2

315

83

88

86

7.0

4500

2800

3870

4500

777.8

1075

1250

13

11

9

595

123.9

133.3

131.3

185

80

87

84

5.0

4500


shS系列泵性能参数表

泵型号

流量

扬程

m

转速

(r/min)

功率(kW

泵效率%

必需汽蚀余量(m

泵重量

kg

m3/h

L/S

轴功率

电机功率

1000S80

5544

7920

9108

1540

2200

2530

87

80

72

740

1643

1962

2102

2500

80

88

85

7.2

11000

1000S80A

5761

7490

8640

1600

2080

2400

81

72

65

740

1629

1708

1865

2500

78

86

82

7.2

11000

40sh-13

1000S46

6600

8250

9900

1933

2292

2750

52

46

37

595

1222

1174

997

1250

84

88

80

6

10000

40sh-13A

1000S46A

6000

7800

9000

1666

2167

2722

47

41.5

32

595

936

1013

992

1250

80

87

79

6

1000

1200S85

9360

12260

14400

2600

3400

4000

95.7

85

70

740

2903

2147

3228

3450

84

90

85

12

16000

1200S85A

8640

10800

12960

2400

3000

3600

71

66

60

740

2037

2207

2462

2800

82

88

86

12

16000

1200S56

8640

10800

12960

2400

3000

3600

60.5

56

47.5

595

1763

1871

1960

2240

82

88

86

7.5

16000

1200S56A

7776

9720

11664

2160

2700

3240

54.5

50

42

595

1425

1513

1597

2000

81

88

84

7.5

16000

1200S39

7200

9000

10800

2000

2500

3000

42.5

39

33

495

1023

1051

1155

1600

81.5

87.5

84

5.5

16000

1200S39A

6480

8100

9720

1800

2250

2700

38.5

35

29

495

849

892.5

925

1250

80

86.5

83

5.5

16000

1200S39B

5832

7290

8748

1620

2025

2430

34

31

25.5

495

675

718

741

1000

80

85.7

82

5.5

16000

1200S32

8640

10800

12960

2400

3000

3600

35

32

26

595

992

1082

1073

1400

83

87

85.5

7.5

13000

1200S32A

7776

9720

11664

2160

2700

3240

32.5

29

23

595

834

882

880

1250

83

87

83

7.5

13000

1200S22

7920

9612

10800

2240

2670

3000

26

22

18

495

644

662

638

800

86

87

83

5.5

12500

1200S22A

7200

9000

10080

2000

2722

2800

23

20.5

17.5

595

534

573

585

710

85

86.5

82.5

5.5

12500

1200S19

15000

18000

19000

4167

5000

5278

21.8

19

17.9

495

1074

1047

1030

1250

83

89

90

9.2

18000

1200S19A

13000

16000

17000

3611

4444

4722

20

17.5

16

495

886

867

838

1000

80

88

88.5

8.5

18000



电 话:0533-2344340

传 真:0533-2344342

网 店:sdyanshan.1688.com
