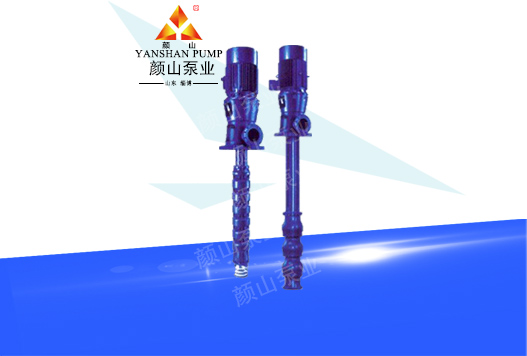

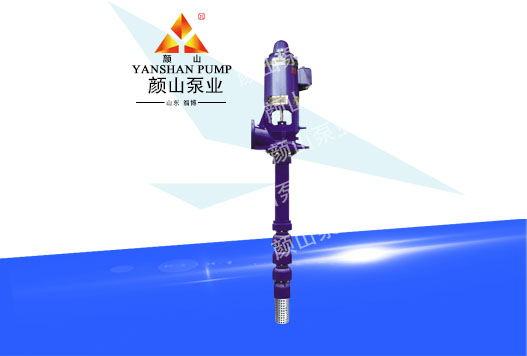

JC(R)系列长轴深井泵

JC(R)系列长轴深井泵
产品概述:

  该系列泵结构新颖,水力模型先进,性能曲线无驼峰,高效区宽广,效率比J、JD型深井泵平均高4-8%,是新一代节能型提水机具。适用于工矿企业、城市给排水与地下水抽汲及家田排灌等。更换有关材质,适宜在电厂、化工厂作高扬程排水、排污用泵及工艺流程用泵等,亦可特制为起动时,不需加预润滑水的特种水泵,适用于特种环境的需要。

  流量:5-900m3/h

  扬程:20-200m

  电机功率:11-520KW

  额定电压:可为380V、660V

  井径:150-550mm

具体型号参数请点击下方链接下载

/upload/file/20200613/20200613171909_18357.docx

  • 工作原理
  • 性能参数

  产品简介:

  该系列泵结构新颖,水力模型先进,性能曲线无驼峰,高效区宽广,效率比J、JD型深井泵平均高4-8%,是新一代节能型提水机具。适用于工矿企业、城市给排水与地下水抽汲及家田排灌等。更换有关材质,适宜在电厂、化工厂作高扬程排水、排污用泵及工艺流程用泵等,亦可特制为起动时,不需加预润滑水的特种水泵,适用于特种环境的需要。

  流量:5-900m3/h

  扬程:20-200m

  电机功率:11-520KW

  额定电压:可为380V、660V

  井径:150-550mm


  主要用途:

  JC型长轴深井泵适用于从水井提取常温无腐蚀性的清水,广泛应用于工矿企业,城镇供水及农田灌溉。JCR型长轴地热深井泵适用于100oC以下中低温地下水的开采。对于电厂、棉纺厂、自来水厂、石化企业也具应用领域。 长轴(地热)深井泵。

序号 型号规格 流量 (m3/h) 扬程 m 配套功率(kw 转速(r/min 效率 % 井下最大外径(mm
1 150JC(R)20-9×4 20 36 4 2900 67 143
2 150JC(R)20-9×5 45 5.5
3 150JC(R)20-9×6 54 5.5
4 150JC(R)20-9×7 63 7.5
5 150JC(R)20-9×8 72 7.5
6 150JC(R)20-9×9 81 11
7 150JC(R)20-9×10 90 11
8 150JC(R)20-9×12 108 11
9 150JC(R)20-9×14 126 15
10 150JC(R)20-9×16 144 15
11 150JC(R)20-9×18 162 18.5
12 150JC(R)32-9×4 32 36 5.5 2900 67 143
13 150JC(R)32-9×5 45 7.5
14 150JC(R)32-9×6 54 11
15 150JC(R)32-9×7 63 11
16 150JC(R)32-9×8 72 15
17 150JC(R)32-9×9 81 15
18 150JC(R)32-9×10 90 15
19 150JC(R)32-9×12 108 18.5
20 150JC(R)32-9×14 126 18.5
21 150JC(R)32-9×16 144 22
22 150JC(R)32-9×18 162 25
23 150JC(R)50-6.5×3 50 19.5 5.5 2900 70 143
24 150JC(R)50-6.5×4 26 7.5
25 150JC(R)50-6.5×6 38 11
26 150JC(R)50-6.5×8 52 15
27 150JC(R)50-6.5×10 65 15
28 150JC(R)50-6.5×12 78 18.5
29 150JC(R)50-6.5×14 91 22
30 150JC(R)50-6.5×16 104 25
31 150JC(R)50-6.5×18 117 30
32 200JC(R)40-21×1 40 21 5.5 2900 75 181
33 200JC(R)40-21×2 42 7.5
34 200JC(R)40-21×3 63 11
35 200JC(R)40-21×4 84 15
36 200JC(R)40-21×5 105 18.5
37 200JC(R)40-21×6 126 22
38 200JC(R)40-21×7 147 25
39 200JC(R)40-21×8 168 30
40 200JC(R)50-24×1 50 24 5.5 2900 75 181
41 200JC(R)50-24×2 48 11
42 200JC(R)50-24×3 72 18.5
43 200JC(R)50-24×4 96 22
44 200JC(R)50-24×5 120 25
45 200JC(R)50-24×6 144 30
46 200JC(R)50-24×7 168 37
47 200JC(R)63-21×1 63 21 7.5 2900 75 181
48 200JC(R)63-21×2 42 15
49 200JC(R)63-21×3 63 18.5
50 200JC(R)63-21×4 84 22
51 200JC(R)63-21×5 105 30
52 200JC(R)63-21×6 126 37
53 200JC(R)80-22×1 80 22 7.5 2900 75 181
54 200JC(R)80-22×2 44 15
55 200JC(R)80-22×3 66 22
56 200JC(R)80-22×4 88 30
57 200JC(R)80-22×5 110 37
58 250JC(R)110-14×1 110 14 7.5 2900 75 230
59 250JC(R)110-14×2 28 15
60 250JC(R)110-14×3 42 22
61 250JC(R)110-14×4 56 30
62 250JC(R)110-14×5 70 37
63 250JC(R)130-16×1 130 16 11 2900 75 230
64 250JC(R)130-16×2 32 18.5
65 250JC(R)130-16×3 48 30
66 250JC(R)130-16×4 64 37
67 300JC(R)90-15×1 90 15 5.5 1475 78 320
68 300JC(R)90-15×2 30 11
69 300JC(R)90-15×3 45 18.5
70 300JC(R)90-15×4 60 22
71 300JC(R)90-15×5 75 30
72 300JC(R)90-15×6 90 37
73 300JC(R)90-15×7 105 45
74 300JC(R)90-15×8 120 45
75 300JC(R)110-17×1 110 17 11 1475 78 320
76 300JC(R)110-17×2 34 18.5
77 300JC(R)110-17×3 51 25
78 300JC(R)110-17×4 68 37
79 300JC(R)110-17×5 85 45
80 300JC(R)110-17×6 102 55
81 300JC(R)110-17×7 119 55
82 300JC(R)150-14×1 150 14 11 1475 80 295
83 300JC(R)150-14×2 28 18.5
84 300JC(R)150-14×3 42 25
85 300JC(R)150-14×4 56 37
86 300JC(R)150-14×5 70 45
87 300JC(R)150-14×6 84 55
88 300JC(R)150-14×7 98 75
89 300JC(R)150-14×8 112 75
90 300JC(R)180-17×1 180 17 15 1475 84 295
91 300JC(R)180-17×2 34 25
92 300JC(R)180-17×3 51 37
93 300JC(R)180-17×4 68 55
94 300JC(R)180-17×5 85 75
95 300JC(R)180-17×6 102 75
96 300JC(R)180-17×7 119 90
97 300JC(R)180-17×8 136 110
98 300JC(R)220-13.5×1 13.5 15 1475 75 295
99 300JC(R)220-13.5×2 27 25
100 300JC(R)220-13.5×3 40.5 37
101 300JC(R)220-13.5×4 54 55
102 300JC(R)220-13.5×5 67.5 75
103 300JC(R)220-13.5×6 81 75
104 300JC(R)220-13.5×7 94.5 90
105 300JC(R)220-13.5×8 108 110
106 400JC(R)370-16×1 370 16 30 1475 80 346
107 400JC(R)370-16×2 32 55
108 400JC(R)370-16×3 48 75
109 400JC(R)370-16×4 64 110
110 400JC(R)370-16×5 80 132
111 400JC(R)370-16×6 96 160
112 450JC(R)550-27×1 550 27 75 1475 80 430
113 450JC(R)550-27×2 54 132
114 450JC(R)550-27×3 81 185
115 450JC(R)550-27×4 108 280
116 450JC(R)550-27×5 135 315*
117 500JC(R)650-32×1 650 32 90 1475 80 480
118 500JC(R)650-32×2 64 180
119 500JC(R)650-32×3 96 250
120 500JC(R)650-32×4 128 350*
121 500JC(R)650-32×5 160 400*
122 500JC(R)900-30×1 900 30 110 1475 80 480
123 500JC(R)900-30×2 60 225
124 500JC(R)900-30×3 90 315*
125 500JC(R)900-30×4 120 400*
126 500JC(R)900-30×5 150 560*
127 550JC(R)1250-20×2 1250 40 225 1475 82 530
128 550JC(R)1250-20×3 60 315*
129 550JC(R)1250-20×4 80 400*
130 550JC(R)1250-20×5 100 560*
131 550JC(R)1500-22×2 1500 44 280* 1475 82 530
132 550JC(R)1500-22×3 66 400*
133 550JC(R)1500-22×4 88 560*
134 550JC(R)1500-22×5 110 630*
注:带*者配6KV10KV高压机。 我公司可提供异于以上表中流量、扬程的深井泵。 我公司可提供各种材质如:球墨铸铁、铜及316、304等特殊材质的深井泵。由于技术不断进步,产品规格随时可能发生变化,恕不另行通知。
